PCBA电路板防水疏水应用方案

PCBA线路板纳米防水涂层应用范围：

蓝牙耳机 ，运动耳机，智能手表，智能手环，无人机，仪器仪表，航空航天，船舶设备，汽车电子系统，智能水杯，电饭煲，豆浆机，微波炉，电磁炉，榨汁机，电热水壶 ，饮水机，咖啡机，剃须刀，电动牙刷，电吹风，美容仪/洁面仪，按摩器材，足浴器，理发器，空气净化器，净水器，手机，移动电源，手机电池，充电器，网络机顶盒，路由器，交换机，相机，镜头，学习机，点读笔， 点读机等电子3C系列产品的PCB（线路板）防水防潮防酸碱腐蚀，有效延长使用寿命。



PCBA纳米涂层防水防潮操作工艺流程:

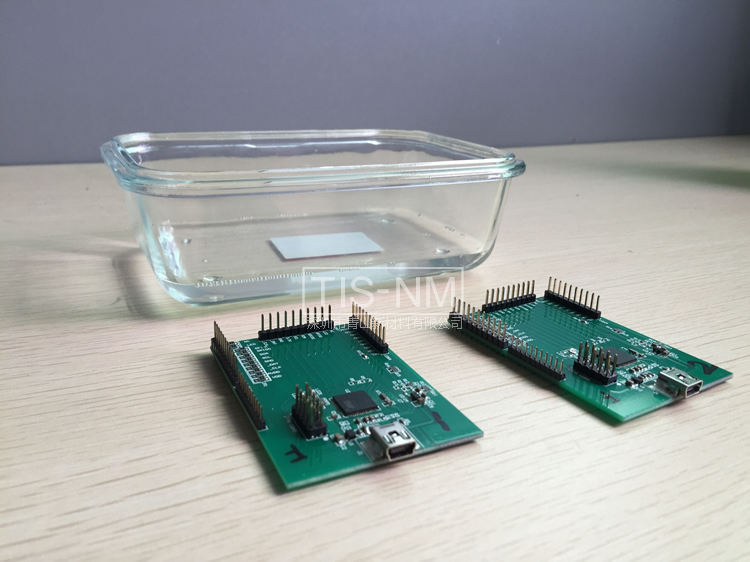

 图（1）准备两块同样的PCB，并在PCB上标记1，2号，以作对比。

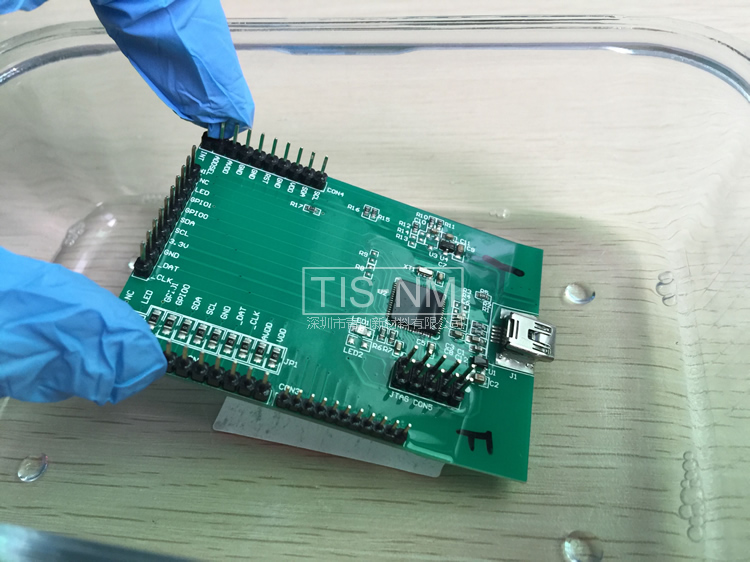

图（2）将PCB 1号板浸入到TIS-NM纳米防潮溶液(即青山新材纳米涂料)中。

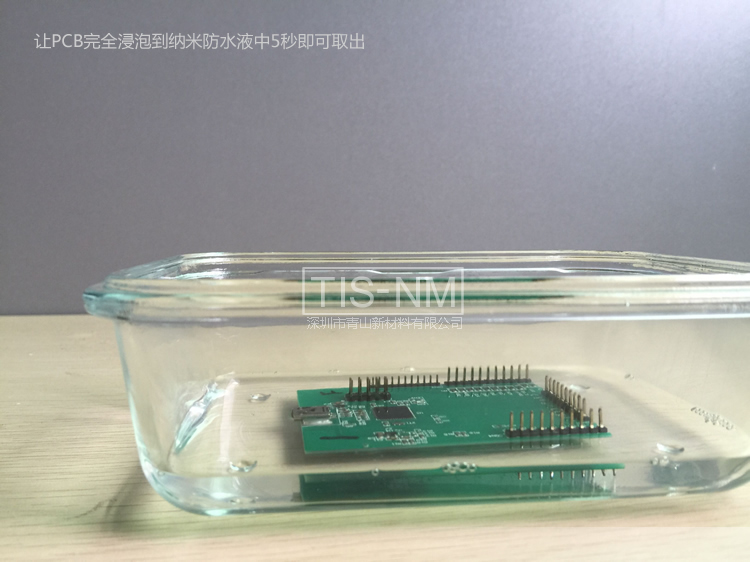

图（3）让PCB板完全浸入纳米溶液中，以达到更完整更均匀的结膜效果。

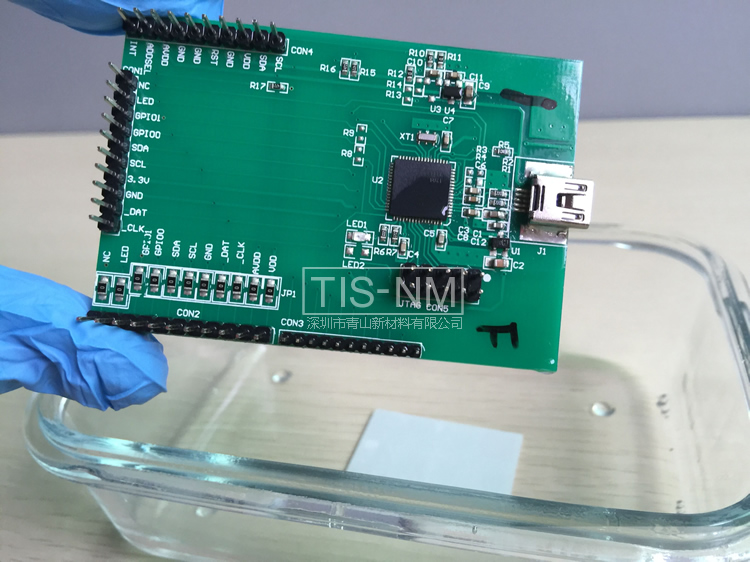

图（4）约1-3秒即可取出，浸入时可以稍加翻动，但不建议翻动太频繁，以免造成更多的挥发损失。

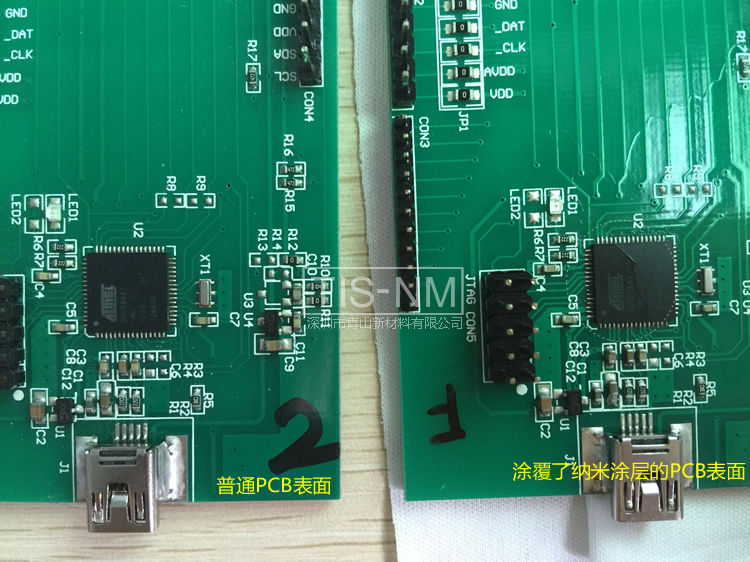

图（5）对比观察1，2号两块PCB的区别，What？没看出区别？的确，青山新材TIS-NM纳米涂层只有0.1-6μm厚，对于低固含纳米涂料涂层厚度不到1μm，所以肉眼观察的确看不出有太大的区别，PCB做完涂层工艺后依然很整洁干净。

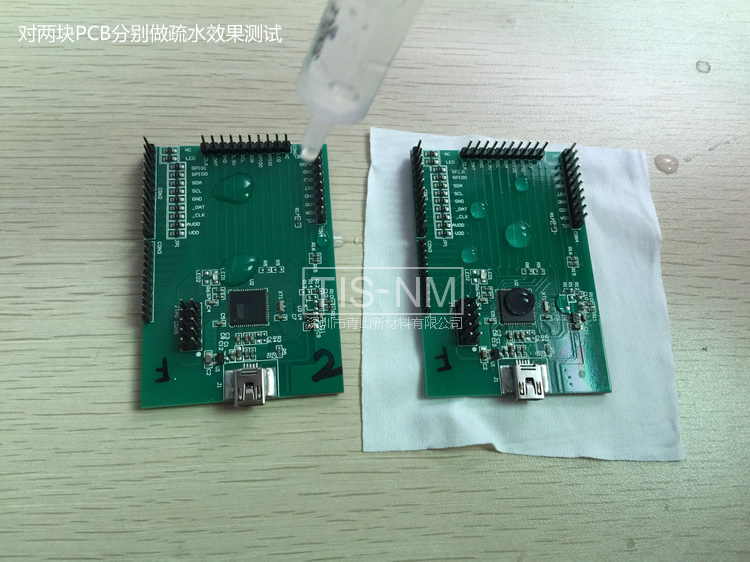

图（6）分别可以在两块PCB上滴水或者喷水进行观察。

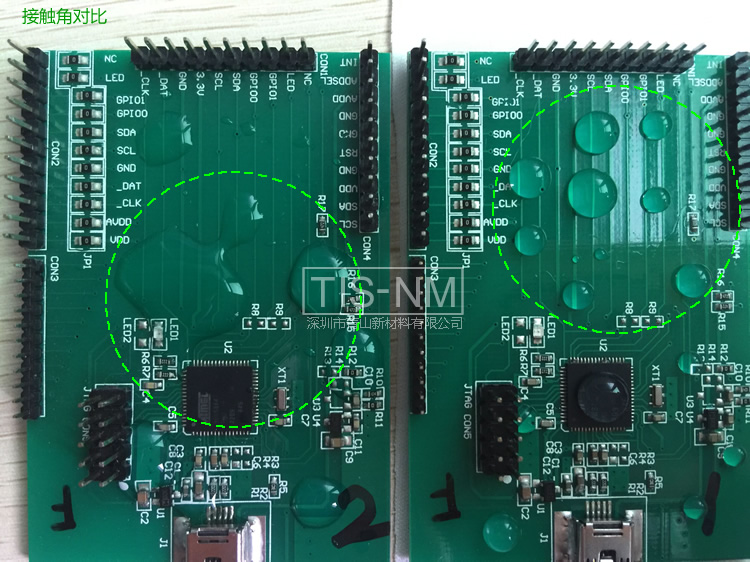

图（7）很明显他们表面的水滴的形状很不一样，其中做过纳米防水涂层的1号PCB表面的水滴更圆润，并且看上去比较规则，像是同一个水滴的无限复制，只不过有大有小。而2号PCB上的小滴则是成一片状。

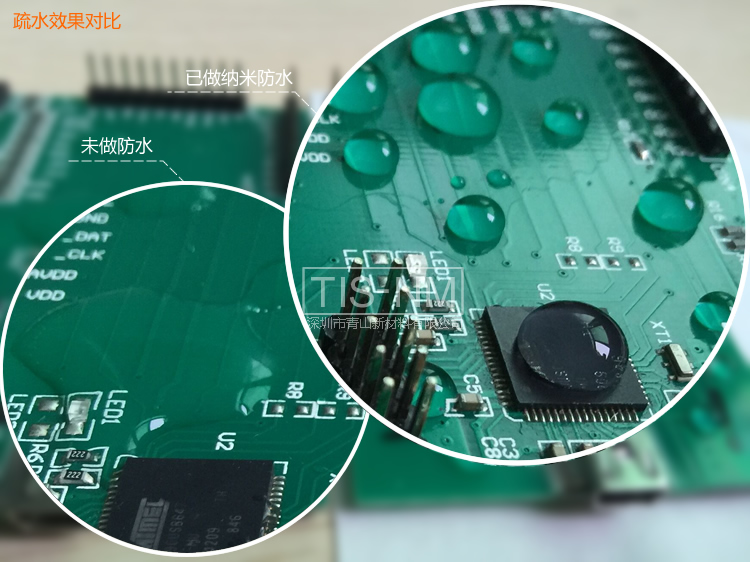

图（8）侧面观察更明显的区别，青山新材料TIS-NM纳米涂层使PCB电路板表面的能量降低，形成超疏水现象，在PCB表面形成一张防水防潮防腐蚀网，而这张网由极细微的纳米颗粒组成，颗粒之间有一定的空隙，形成气垫效应，托住水分子，由于纳米膜超薄，因此纳米涂层比传统三防漆类产品散热也更好。





三防漆与TIS-NM PCBA纳米涂层的区别



1.青山新材料pcb纳米防水防潮涂层是一种单组份无色透明，无毒无害、无异味、不燃烧的防潮防湿防腐蚀的液态产品，而三防漆类产品在受热时易挥发有毒物质，异味重。



2.TIS-NM纳米涂层符合欧盟RoHS、REACH 168项环保检测标准、具有MSDS化学品安全数据表，安全环保性能强于三防漆，三防漆通常有丙烯酸，有机硅，环氧，聚氨酯等原材料，尤其溶剂型含二甲苯原料有释放有毒物质的风险，有一些则是重点应用于建筑方向，气味重。



3.操作简单，TIS-NM纳米涂层只需要浸泡1-3秒即可取出在常温下晾3-5分钟自然干燥，无须加热烘干，速干型，三防漆类产品普遍常温下全干时间要24小时，加热到60-80度烘干也需要30分钟，有些甚至要几个月才能完全固化。



4.三防漆类产品粘稠度高，施工很容易造成膜层不均匀，涂布之前要稀释，并且要控制好稀释的浓度，过浓过淡都对成膜和工艺有一定的影响，如果采用的涂布方式不合适也会造成细微处不能完整涂布的现象，而纳米涂层可通过浸泡的施工方法将本产品渗透至电子元件的各个细微的空隙处，达到完整的覆盖性与包裹性，进而产品会得到全面立体的防水效果。



5.传统三防漆普通厚度50-100μm，膜层厚，散热不佳，而TIS-NM纳米防水防潮涂层仅有2-4μm，肉眼不可见，其结构为网状，散热性能非常好，在pcb线路板表面形成超疏水的纳米涂膜，使其形成荷叶效果，有效阻止电子产品pcb线路板上元器件涉水受潮以及被酸碱盐腐蚀的情况。



6.三防漆由于粘度高，所以产出率比纳米涂层产品要低很多，比如同样做1000个PCB涂布，纳米涂层用量约1kg，三防漆只能涂布几十个，单从膜厚上比较三防漆膜厚是TIS-NM纳米涂层膜厚的30-50倍。



7.青山新材PCB纳米涂层使施工复杂程度减少， 低固含的纳米涂料在对PCB板浸泡之前无须对个别类型连接器进行事先包裹，涂层施工后不影响连接器导电，而传统三防漆在施工前一定要对连接器进行防护。



8.如果三防漆涂布厚度较厚，则很可能会对维修带来不便，而纳米涂层由于超薄，维修方便



9.纳米防潮涂层无须额外增加设备，所有元器件贴完后加入浸泡PCB的工序即可，三防漆类产品由于手动施工容易造成厚度不均匀等善，有时需要建三防漆喷涂生产线。



10.三防漆当第一遍涂布失败或者达不到要求后需要等干燥后再进行第二遍涂布，而纳米涂层无须等待，直接进行第二遍涂布即可



11.三防漆在涂布过程中容易在膜表层出现气泡以及表面结皮等现象，而纳米涂层则不会出现气泡。
