环保有机硅三防漆PCB防潮耐盐雾专用

环保有机硅三防漆性能

※ 附着力

百格法附着力及耐溶剂后附着力均为1级，耐溶剂后附着力测试条件：将试板放置在乙酸乙酯中浸泡8h，擦拭干净后检测附着力。

※ 耐湿性

耐湿热（47℃，96%湿度）试验168小时后，试板表面无明显变化。

※ 耐盐雾

中性盐雾试验168小时后，试板表面无明显变化。

盐雾试验箱温度：35℃;饱和桶温度：47℃;喷雾压力1.0kg/cm2;试验溶液为（50±5）g/L的NaCl水溶液，水为去离子水，盐为分析纯的NaCl，pH为6.5~7.2，喷雾量为（1.0~2.0）ml/80cm2/h。

盐雾试验试样的放置角度：试样正面与垂直方向成15°~25°。





有机硅三防漆性能指标



序号		项目	单位	技术指标	检测标准
固化前	1	外观	/	半透明乳白色流动体	目测
	2	表干时间（25℃）	min	5	GB/T 1728
	3	粘度	mPa·s	500	GB/T 10247
	4	实干时间	h	22	GB/T 1728
固化后	5	附着力	级	1	GB/T 1720
	6	拉伸强度	MPa	1.5	GB/T 528
	7	断裂伸长率	%	100	GB/T 528
	8	击穿强度	kV/mm	27	GB/T 1695
	9	体积电阻率	Ω·cm	8.9×1014	GB/T 1692

无溶剂环保三防漆检验报告





环保有机硅三防漆喷涂案例



●将需涂覆的材料表面擦拭干净，保证被粘表面无油污、杂质。

●本品可采用刷涂、喷涂、浸涂等方法施工。涂层以不流卦、不漏涂为限。一次涂膜厚度一般在 0.1~0.2mm 之间为宜，最终涂膜厚度应达 0.3~0.5mm。

●第一道涂膜表干后，即可再次涂覆。

采用全自动喷涂产线进行三防漆喷涂，线路板正面可采用选择性涂覆，背面可整面涂覆，喷涂时应测试好间距。

对连接器、开关等元器件进行必要的遮蔽

线路板背面由于元器件较少，三防漆喷涂结束后整体效果很美观

TIS-NM环保三防漆固化后元器件防潮防腐蚀性能大幅提升

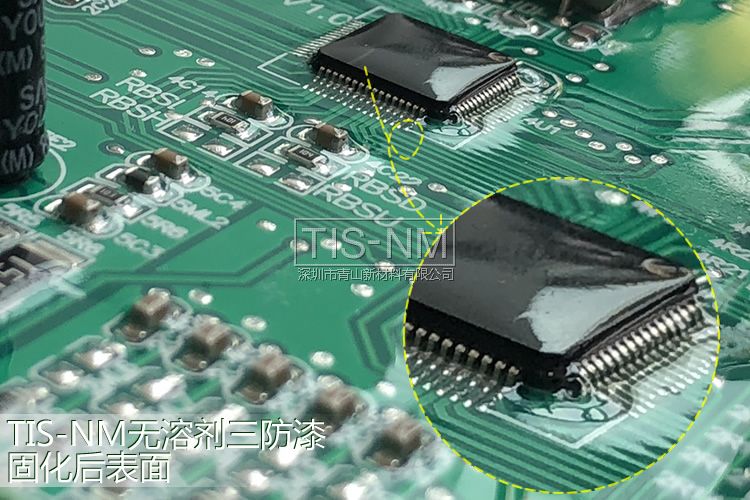

TIS-NM无溶剂环保三防漆的漆膜厚度非常薄，散热性好，可耐高温200℃，由于流动性好，喷涂后元器件pin脚周边都得到了完整的保护，表面美观整洁

TIS-NM环保有机硅三防漆在线路板上喷涂前后的对比，案例中特意留空了线路板边缘以进行对比，并非喷涂bug

TIS-NM有机硅三防漆喷涂之线路板边缘固化后效果，展现出优异的流平性

环保有机硅三防漆特性

●对材料无腐蚀性

●憎水性及憎水迁移性强，防潮性好

●更好的附着力

●施工方便

●无溶剂

环保有机硅三防漆是一种单组份三防漆，常温下自然固化。固化后的涂层具有优良的电气绝缘性能和化学稳定性，能耐水、耐臭氧、耐气候老化，对电子元器件、PCB线路板、多种金属、非金属材料都具有良好的粘接性和附着力。

通常情况下，硅基三防漆需依靠溶剂进行稀释，以增加其流动性，TIS-NM环保三防漆在无溶剂的情况下保持产品低粘度和良好的流动性，同时使产品发挥出较强的附着力，同类型的很多三防漆产品目前还无法兼顾这几个技术难点。



免费打样或样品申请请致电 400-7777-029
