电子防潮纳米涂层

TIS-NM电子纳米防潮涂层工艺要求

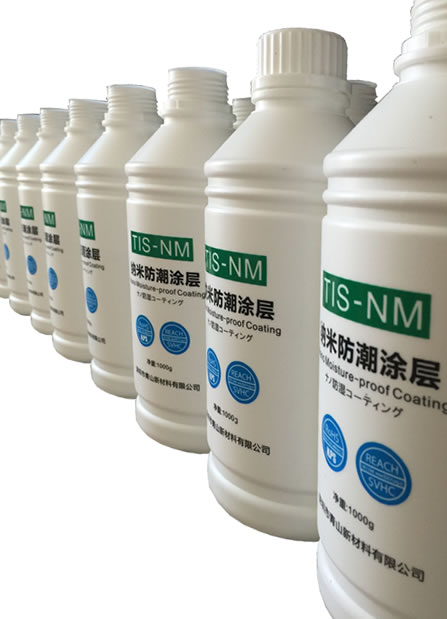

【1】TIS-NM纳米防潮涂层在到达用户手中时已经是可直接应用的成品，规格为1000g/瓶，无需再二次加工，禁止使用其它溶液进行稀释，包括水。



【2】推荐的施工方法为：浸泡  刷涂  淋涂



【3】浸泡用容器在能容下PCBA的同时尽可能以小口径为易，以减少挥发。



【4】请保持在10-15度的环境温度下操作，可在空调窒内进行。



【5】取用适量，以刚好在容器中没过PCBA为准。



【6】已取出但未使用完的纳米液可再次回收至原包装瓶内，下次可继续使用。



【7】对于诸如zif类连接器需进行事先防护，插针类，USB等针脚大而疏的接品件无需防护，对声音播放及传输类器件需要进行防护，个别连接器若在涂覆结束后不能导通，可以反复插拔几次即可导通。



【8】避免为尖锐的物品刻画涂层表面，本品由于超薄，并非传统胶水类产品，附着力不足以支撑人为的破坏。



【9】在施工前进行必要的样板测试非常有必要。有任何疑问请致电：400-7777-029







电子纳米防潮涂层简易操作工艺流程



一、浸泡

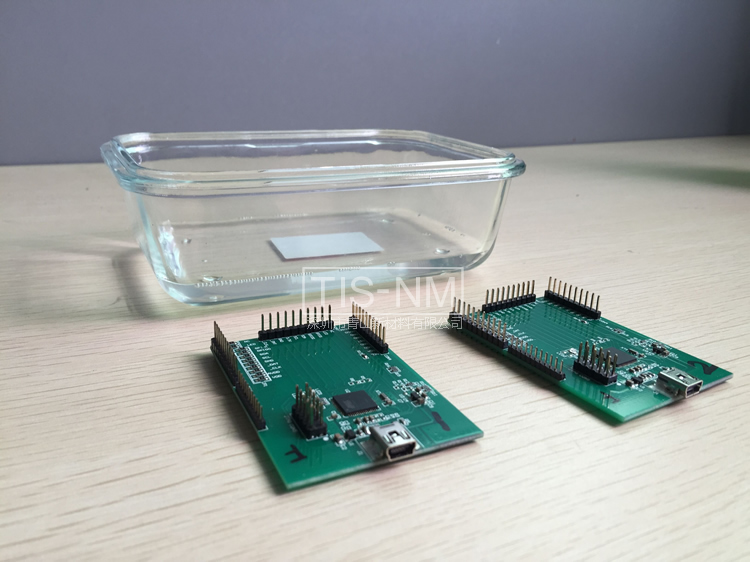

（1）准备适合的容器，以刚好容纳下PCBA为准。

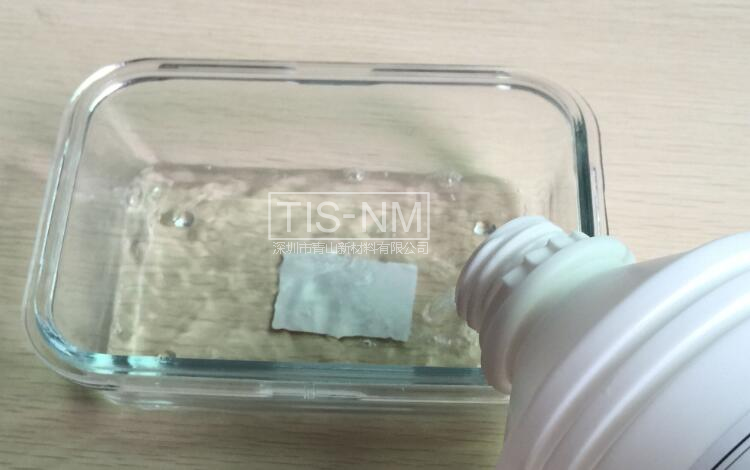

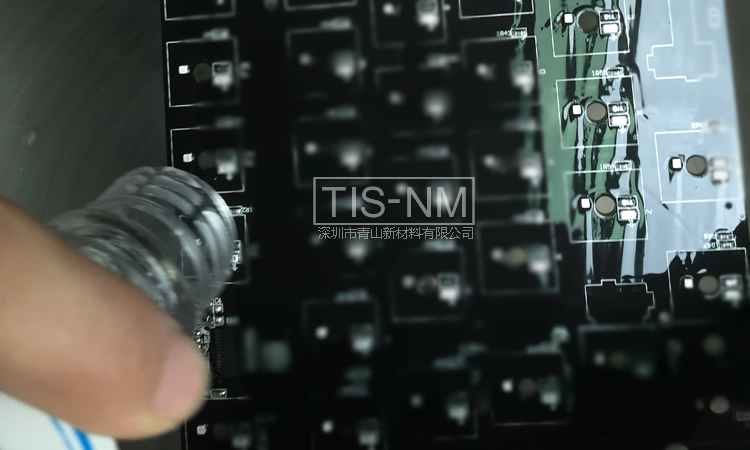

（2）倒入适量的TIS-NM纳米防潮溶液(即青山新材纳米涂料)，将PCB板浸入纳米液中。

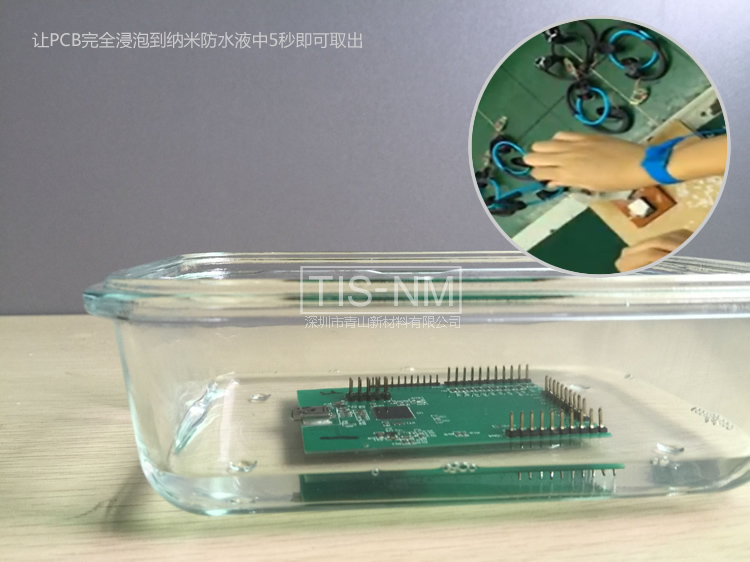

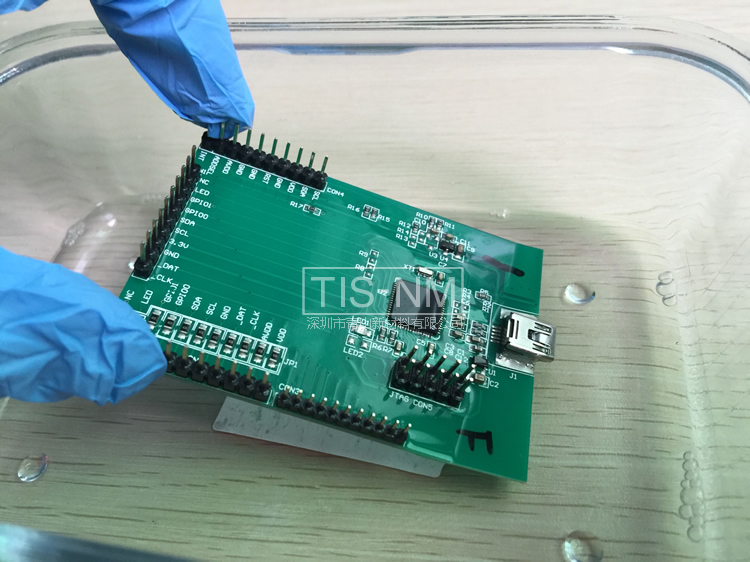

（3）让PCB板完全浸入纳米溶液中，浸泡约3-5秒，可以适当翻动，以达到更完整更均匀的结膜效果。

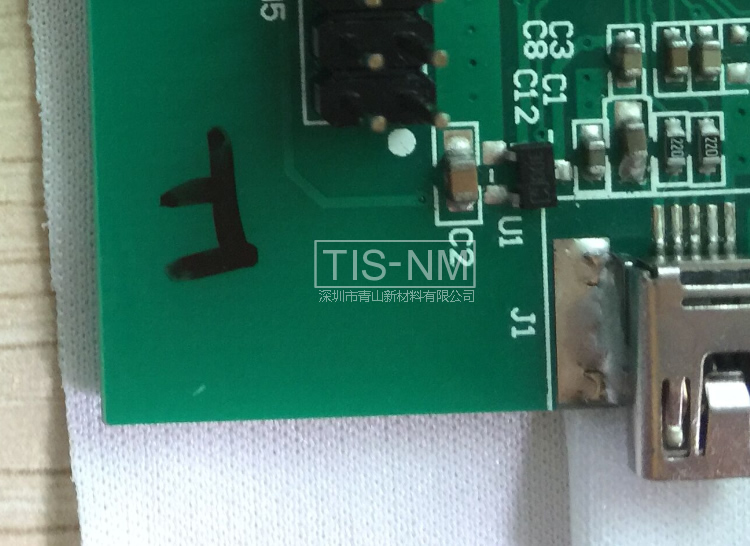

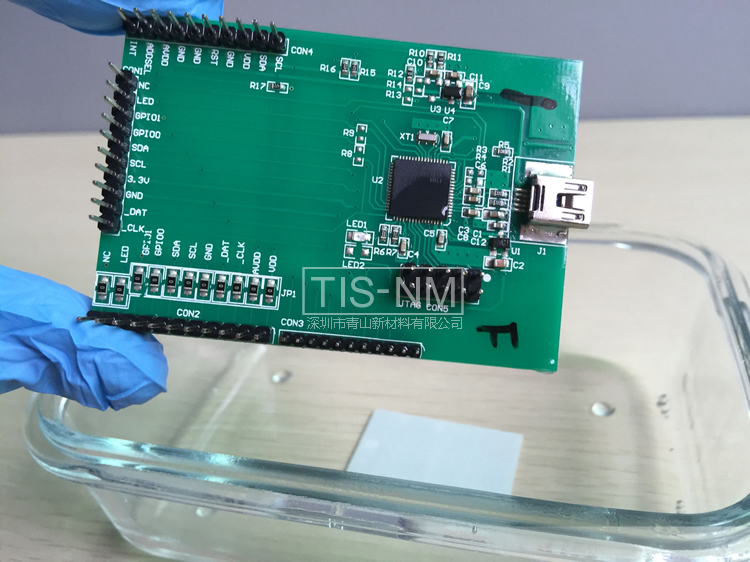

（4）将PCB板从溶液中取出，TIS-NM纳米涂料的流挂液滴是很小量的，如图中PCB板右下角所示。



（5）取出后常温晾置在干净的桌面，青山新材TIS-NM纳米涂层是纳米级厚度，肉眼几乎不可见，PCB做完涂层工艺后表面看起来依然很整洁干净，约5-10分钟可全干。

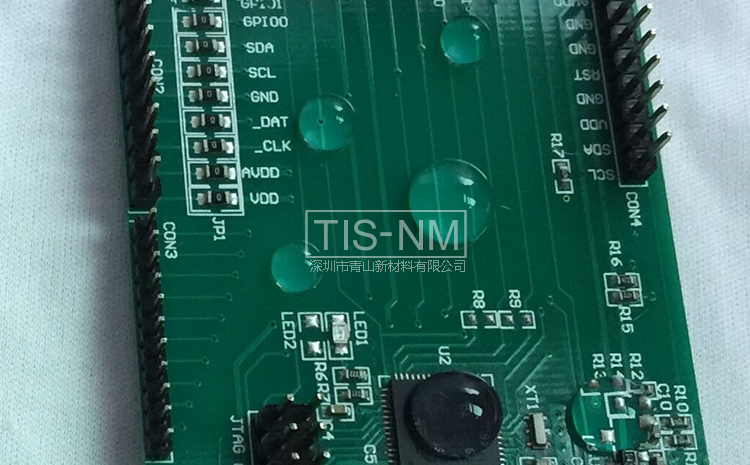

（6）在PCB上滴水或者喷水观察纳米涂层的超疏水现象。





（7）可以跟普通表面的PCB进行对比，做过纳米防水涂层的PCB表面的水滴更圆润，比较规则，像是同一个水滴的无限复制，只不过有大有小。而普通表面的PCB上的水滴则是成片状。

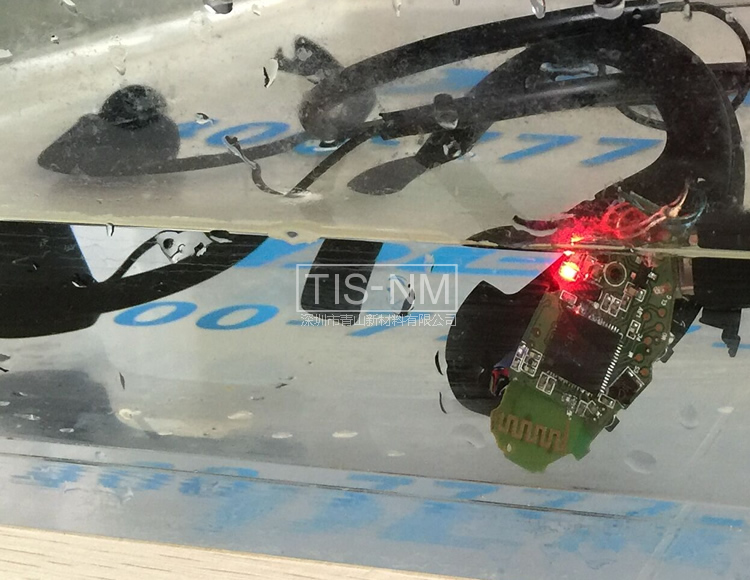

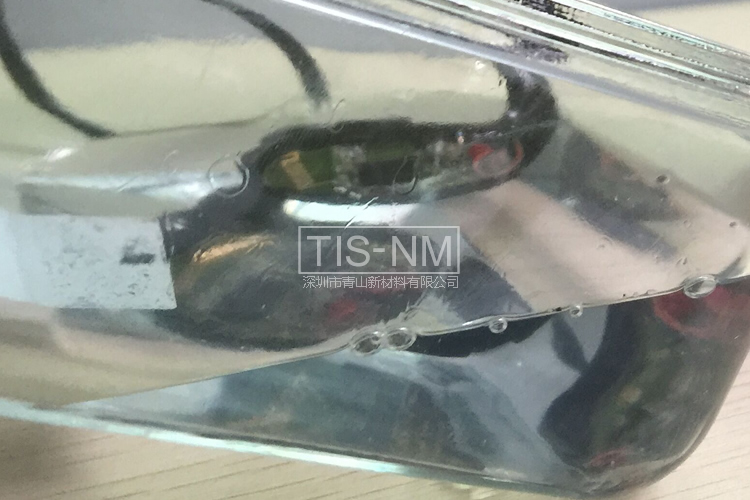

（8）也可以对成品进行带电入水测试



二、刷涂

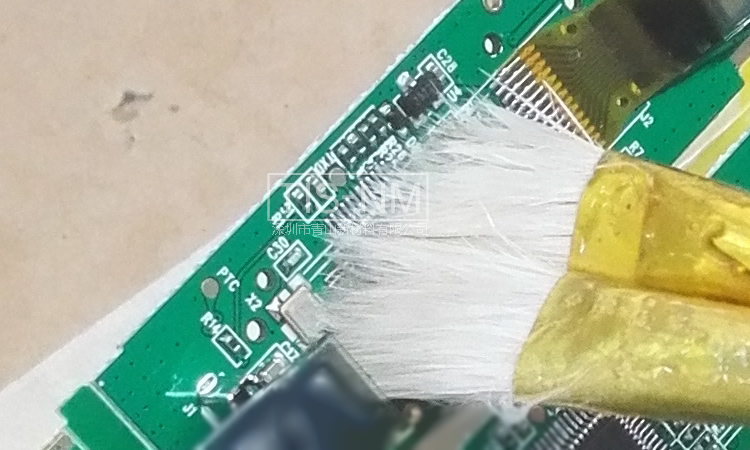

对于表面积较小的PCB板或者是维修局部元器件后原TIS-NM纳米涂层被破坏时可以使用刷涂的工艺。



三、淋涂

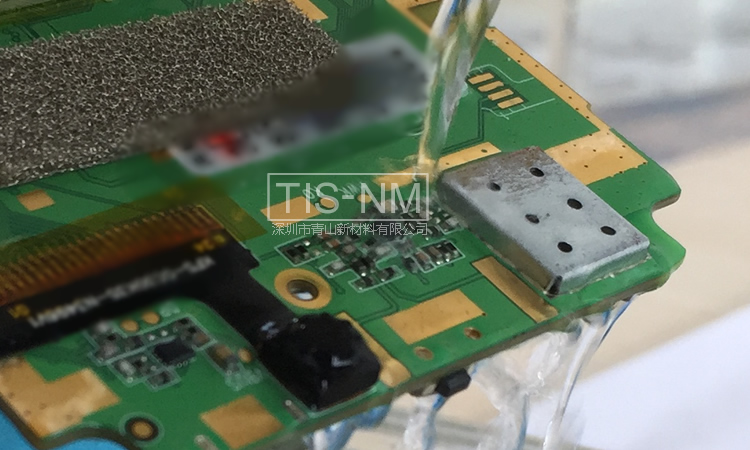

就是将纳米液直接淋到PCBA上的一种施工工艺，由于这种方式纳米涂料的挥发损失会相对较多，不推荐批量生产使用。





通过较多的客户应用经验总结，浸泡式涂覆的效果最好，涂层均匀，操作简单。



青山新材料TIS-NM电子纳米防潮涂层使PCB电路板表面的能量降低，形成超疏水现象，在PCB表面形成一张防水防潮防腐蚀网，而这张网由极细微的纳米颗粒组成，颗粒之间有一定的空隙，从而使纳米涂层比传统三防漆类产品散热更好。
