纳米涂料

网站热门关键字

PCB板纳米涂料
您现在的位置:首页 » 纳米涂料 » PCB板纳米涂料
电路板防水纳米涂料

电路板防水纳米涂料

关 键 字: 纳米涂料
产品编号:SN20170824171441938
 我要询价

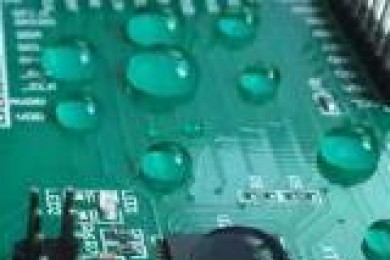

图片展示
产品描述

青山新材TIS-NM纳米涂层

电路板三防纳米涂料



适用于:

电路板防雨水、防溅水、防意外落水

电子产品防潮湿、防霉变

PCBA防汗水、耐盐雾腐蚀

超疏水疏油

基本参数:

性状:透明

气味:芳香型

闪点:无

环保性能:无毒  不燃烧

相对密度:1.3-1.6

表干时间:室温 3-5 sec

全干时间:室温 2-5 min

熔点/凝固点:110-120℃

厚度:0.1-2μm(肉眼不可见)

使用温度范围:  -60℃-130℃

水溶解度: 不溶于水

分解温度: 400℃



青山新材料TIS-NM纳米涂料的超疏水性能

当TIS-NM纳米涂层涂覆于PCBA上时表现出极佳的超疏水性能,以两块同样的PCB板做滴水测试,水滴的接触角呈现截然不同的状态,如下图:普通PCB表面与TIS-NM纳米涂层PCB表面水滴接触角对比。

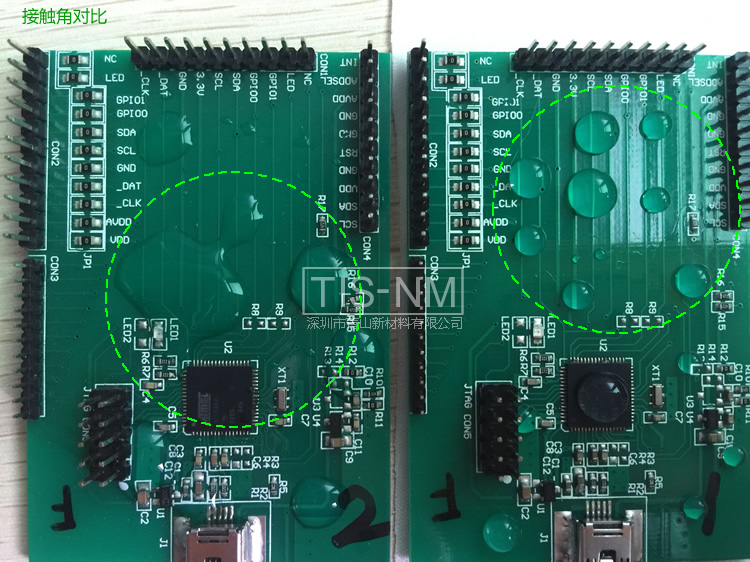

电路板防水超疏水

TIS-NM纳米涂层表面水滴接触角对比

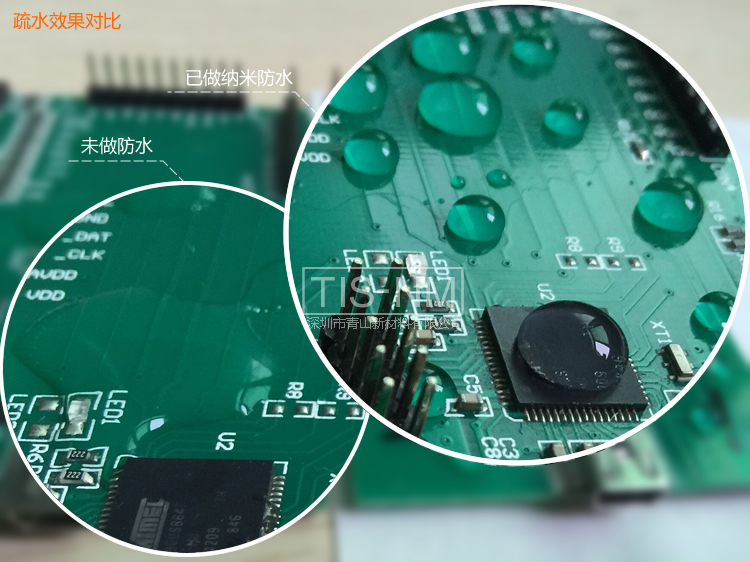

PCB表面疏水对比

PCB表面疏水现象对比(左侧为普遍表面,右侧为涂有TIS-NM纳米涂层的表面)



PCB表面超疏水效果的动态展示





TIS-NM纳米涂层耐热性(分解)

分解温度:温度变化使产品重量减少5%(*TGA)时候 ,皮膜开始分解.

不同的温度领域引起的分解性质不一样。

400℃以下  产生单体                  C-C结合       347kj/mol
450℃以下  有产生HF的危险性           C-F结合       440kj/mol

*TGA,指Thermo Gravimetric Analysis方法。让温度在变化的过程或者保持一定的温度的条件下,测定产品的重量变化的方法。



TIS-NM纳米涂层的防湿性(JIS-Z-0208 40℃ 90%RH)

树脂的种类

膜厚(μm)

透湿性(g/m2/24H)

=24小时每平方米通过水量的换算

A公司的聚氨酯树脂单组份

30

880

B公司的亚克力树脂单组份

100

230

B公司的聚氨酯树脂单组份

100

300

TIS-NM R3008

8

640

上述的数据表明,使用TIS-NM纳米涂层厚度只需要亚克力、聚氨酯的1/3-1/4就能够达到同程度的透湿性能。

8μm左右的涂层厚度与普通的聚氨酯树脂单组份比较也优于其透湿性能。

该产品的特点是使用很薄的涂层厚度也能达到防湿性能。薄的涂层厚度还能达到良好的散热性能,散热性能也优于同类产品。



TIS-NM纳米防潮涂层的特点

青山新材PCB防水防潮纳米涂层是一种无色透明,无毒无害,不燃烧的防潮防湿防腐蚀的液态产品,符合欧盟环保标准,有ROHS ,REACH  168项检测认证,符合MSDS化学品安全检验标准,安全无毒不燃烧。

ROHS REACH MSDS

青山新材纳米涂料符合ROHS、REACH认证,无氯



(1)青山新材开发的电路板防水系列纳米涂料与各种基材PCB板都有非常好的结合能力,适用温度范围-60-130摄氏度,常温储存,涂布作业环境温度28度以下并配置通风设施(夏季需空调环境,可减少挥发损耗)。

(2)在PCB线路板表面形成超疏水纳米级涂膜,可以有效阻止电子产品PCB线路板上元器件涉水、潮湿环境、污染气体环境以及被酸碱盐腐蚀的情况,青山TIS-NM纳米涂层已通过ASTM(美国材料与实验协会) B117-11中性盐雾(NSS)测试,测试条件为(5±1)% NaCL(m/m),测试温度为(35±2)℃,盐雾沉降(1.0~2.0)ml/(80cm2˙h),试验表明青山R3004,R3006系列产品的防盐雾性能都很出色,24小时试验金属件样板表面涂层受破坏面积小于1%。

(3)采用浸泡或者刷涂的施工方法使青山纳米涂料渗透至电子元件的各个细微的空隙处,达到完整的覆盖性与包裹性,进而使电子产品得到全面立体的防水效果。

(4)本产品与传统三防漆有较大的区别,相比之下,传统三防漆更不易让PCB以及元器件散热,个别成分的传统三防漆会释放有毒有害物质,而青山新材的PCB纳米液更环保,符合欧盟环保标准,具备ROHS、REACH认证,无卤不破坏臭氧层,青山新材纳米涂料所形成的涂层厚度介于0.1-8微米,肉眼无法看到,而传统三防漆普遍是50-80微米的厚度,散热性能很好,微观结构为网状,在纳米涂料低浓度且涂层厚度级薄时涂层的表面电阻变小,呈现出导电特性,适合个别防护级别较低,但连接器需导通的需求。

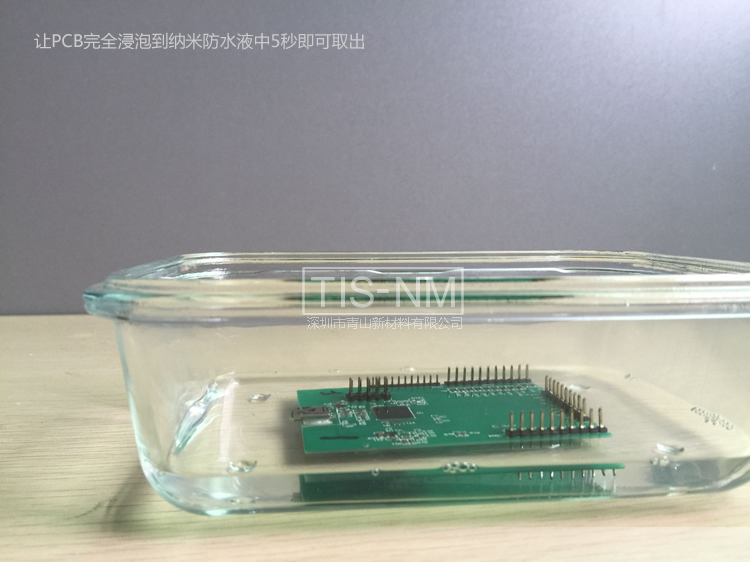

(5)操作简单,浸泡只需1-3秒即可取出,在常温下晾3-5分钟自然干燥,无须加热烘干,无须额外增加设备。也可采用刷涂,淋涂等方式。

(6)插件及USB类连接器若选用超低浓度的纳米涂料则无须在作业前事先封堵,青山TIS-NM低浓度纳米涂层并不影响插件及USB连接器的导电,可直接浸泡,但zip类插件不适合直接浸泡,实具体情况而定。

(7)涂布之后个别元件返工后焊时只需在焊点处用毛刷重新刷涂纳米防水剂即可。

(8)多系列多浓度级别产品,适用于不同的应用,可根据您对品质的具体要求选择适用的系列,可经样品测试后再选择。

(9)有效减少企业成本,无须投资动辄上百万的专用设备,只需要在产线增加一道工序,最重要的是产品的品质因此而得到提升,PCBA得到很好的防护,延长了产品使用寿命,增加了耐用性,售后成本大幅降低。

在线留言
    网站留言
    在线客服
    • 售前咨询乔小姐
      点击这里给我发消息
    • 售前咨询杨小姐
      点击这里给我发消息
    • 售前咨询宋小姐
      点击这里给我发消息
