三防漆的刷涂喷涂淋涂方法及注意事项

三防漆的施工作业方法通常分为刷涂、喷涂、淋涂等，其中喷涂和刷涂最为常见，刷涂法是最简单的涂覆方法。通常用于局部的修补和维修，也可用于实验室环境或小批量试制/生产，一般是涂覆质量要求不是很高的场合。喷涂法是业界最常用的涂敷方法，又分为机器自动喷涂和手工喷涂两种。机器自动喷涂适用于大规模生产，大量或长期生产的客户。优点是：可选择性喷涂，精确度高，均匀，效益高，且可自动检测。缺点是：成本高，对操作的准确性要求较高，且可能产生阴影（元器件下部未覆盖三防漆的地方）。

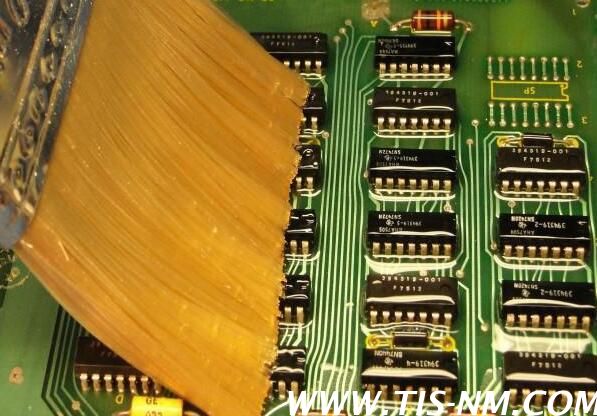

三防漆的刷涂方法

刷涂法是最简单的涂覆方法。通常用于局部的修补和维修，也可用于实验室环境或小批量试制/生产，一般是涂覆质量要求不是很高的场合。
刷涂法的优点是几乎不需设备夹具投资；节省涂覆材料；一般不需要遮盖工序。
缺点是适用范围窄；效率最低；整板刷涂时有遮蔽效应，涂覆一致性差，因人工操作，易出现气泡、有波纹、厚度不均匀等缺陷；需要大量人力。

注意事项：
刷涂之前首先要保证稀释的产品充分搅拌，放置2小时最佳。
盛放三防漆的容器要用金属或塑料的，木质、PVC的不可以，因为会产生化学反应，腐蚀容器，破坏产品。
清洁和烘板，除去潮气和水分。
欲涂物件表面的灰尘,潮气和油污一定要除净，彻底的清洗可确保腐蚀性的残余物被完全清除，并使三防漆很好地粘着在线路板表面。
毛刷的选择也十分重要，因为产品固化前产品并不绝缘，所以要选防静电、不掉毛的刷子，如高品质天然纤维刷。
刷涂时板尽量平放，刷涂后不应有滴露，刷涂应平整，也不能有裸露的部分，0.1-0.3mm之间为宜。
刷涂后的线路板不可倒立放置，这样会使涂层上薄下厚，仍然要平放。
三防漆操作工艺之浸涂法
浸涂法从涂覆工艺初期至今，一直有较广泛的使用，适用于需完全涂覆的场合；就涂覆的效果而言，浸涂方法是最有效的方法之一。
浸涂法的优点是：可采取手工或自动化涂布。其中手工操作简便易行，投资小；材料转移率高，可完全涂覆整个产品而无遮蔽效应；而自动化浸涂设备可满足大批量生产的需要。
浸涂法的缺点是：涂覆材料容器若是开放式的，随着涂覆次数的增加，会有杂质问题，需定期更换材料并清洁容器，同溶剂按发也需要不断补充；涂层厚度过大而且抽出电路板后会很多材料因滴流而浪费；需要遮盖相应部位；遮盖/去除遮盖需要大量的人力及物力；涂布质量难以控制。到致性差；过多的人工操作可能会对产品造成成不必要的物理性损伤；
浸涂法的要点是：应以密度计随时监控溶剂的损失，以保证合理的配比；浸入及抽出速度应加以控制。以获得满意的涂覆厚度并可减少气泡等缺陷；应在洁净而且温度/湿度受控的环境下操作。以免影响材料的点结力；应选择无残胶而且防静电的遮盖胶带，如果选择普通胶带，则必须使用去离子风机。
浸涂法的注意事项：
线路板组件应垂直浸入涂料糟中。
连接器不要浸入，除非经过仔细遮盖，线路板应浸入1分钟，直至气泡消失，然后缓慢拿出。
线路板表面会形成一层均匀膜层。应让大部分涂料残留物从线路板上流回浸膜机。
线路板或元器件浸入速度不宜太快，以免产生过多气泡。
浸涂结束后再次使用时，若表面有结皮现象，将表皮除去，可继续使用。

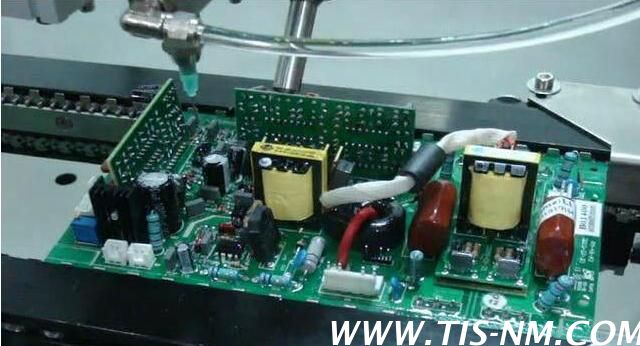

三防漆的喷涂方法

喷涂法是业界最常用的涂敷方法，又分为机器自动喷涂和手工喷涂两种。

其中，机器自动喷涂适用于大规模生产，大量或长期生产的客户。优点是：可选择性喷涂，精确度高，均匀，效益高，且可自动检测。缺点是：成本高，对操作的准确性要求较高，且可能产生阴影（元器件下部未覆盖三防漆的地方）。
而手工喷涂一般是使用手持式喷枪+气管+空压机（+排气扇）的组合。优点是：成本低，适用于中型客户。但它需要5KG以上压力，才能形成雾障，因此对气压的调节要求较高，若气压不高，三防漆不雾化，会拉丝，手工喷涂对操作的准确性要求也比较高。
手按罐喷涂也是手工喷涂的一种，使用喷雾罐型产品，适用于维修和小规模的生产，最大的优点就是方便。
总之，手工喷涂投资小，操作简便；机器自动化喷涂的涂覆一致性较好，生产效率最高，易于实现在线式自动化生产，可适于大中批量生产。一致性及材料成本通常会优于浸涂法，虽然也需要遮盖工艺但不如浸涂要求高。
相应的缺点是：需要遮盖工序；材料浪费大；需要大量人力；涂敷一致性差，可能有遮蔽效应，对窄间距元器件下面进入困维。

三防漆的淋涂方法

淋涂法是一种较少采用的三防漆涂覆方法。
贮存于高位槽中的三防漆，通过喷嘴或窄缝淋下，呈帘幕状淋在由传送装置带动的被涂物上，形成均匀涂膜。多余的三防漆则流回容器，通过泵送到高位槽中循环使用。
小批量生产时一般采用手工操作，直接向产品上浇三防漆，因此淋涂法又称为浇漆法。
大规模生产时一般采用自动流水线操作，通过调节喷嘴的大小或窄缝的宽度，来控制产品上三防漆涂膜的厚度。若涂膜较厚，由传送带经烘干箱出来的产品上的涂膜就会出现气泡。若涂膜较薄，产品就会出现露底，淋涂不均匀。因而淋涂法又称为幕涂。
依照不同产品的特性，为了增加三防漆涂膜在产品上的附着力，有时还需要进行加硫；为了增加产品的厚度，更需要对产品进行一次或是几次的淋涂和加硫。
